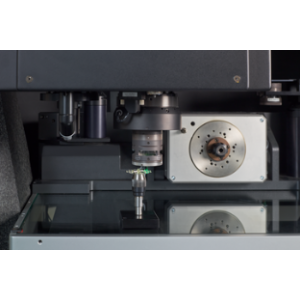

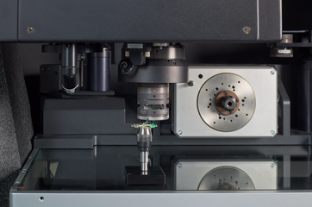

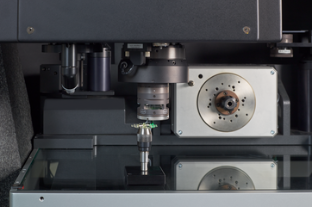

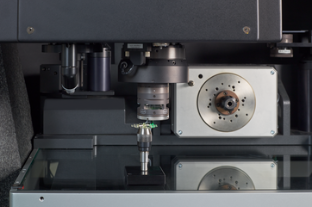

3D Fiber Probe WFP

???? คุณสมบัติเด่น (Benefits)

• การวัดโครงสร้าง 3D ขนาดเล็กด้วยความแม่นยำสูง
• ไมโครโพรบแบบสัมผัส-ออปติคัล 3D ที่จดสิทธิบัตรนี้ ขยายขอบเขตการใช้งานของเทคโนโลยี Werth Fiber Probe® ที่ได้รับการพิสูจน์แล้ว ให้ครอบคลุมการวัดแบบสามมิติ
• มีข้อได้เปรียบหลายประการเหนือไมโครโพรบแบบกลไก-ไฟฟ้าแบบดั้งเดิม เช่น:
  • ความไวต่อการแตกหักต่ำกว่าอย่างมาก
  • ขนาดลูกบอลหัววัดเล็กกว่า (เล็กสุดถึง 20 ไมครอน)
  • แรงกดต่ำกว่าหลายเท่า (น้อยกว่าหนึ่งในพันนิวตัน)
• Werth Fiber Probe® ถือเป็นจุดเด่นเฉพาะของ Werth ในการวัดรูปทรงขนาดเล็กระดับไมโคร

✅ คุณสมบัติอื่น ๆ (Other Benefits)

• การวัดด้วยหัววัดไฟเบอร์ 3D สามารถทำได้ทั้งแบบจุดเดียวและแบบสแกนต่อเนื่อง
• มีระบบหัววัดเฉพาะสำหรับโหมดสแกน ที่สามารถจับเส้นโค้งของพื้นผิวชิ้นงานได้อย่างแม่นยำ เช่น การสแกนแบบเกลียวตามคอนทัวร์ที่กำหนดไว้ล่วงหน้า
• มีไมโครโพรบแบบทรงเอียง สำหรับการวัดรูปทรงภายใน
• มีหัววัดแบบสองลูกบอล (สิทธิบัตร) เพื่อหลีกเลี่ยงข้อผิดพลาดจากช่องรับแสง
• เมื่อใช้งานร่วมกับเครื่องวัดพิกัดที่มีความแม่นยำสูง เช่น Werth VideoCheck® UA หัววัด WFP® 3D จะมีค่าความคลาดเคลื่อนในการตรวจวัดเพียงเศษของไมโครเมตร

???? ข้อมูลทางเทคนิค (Technical Data)

• หลักการเซนเซอร์: แบบสัมผัส-ออปติคัล (Tactile-optical)
• ความแม่นยำ: ค่าความคลาดเคลื่อนในการตรวจวัดไม่เกิน 0.25 ไมโครเมตร

⚙️ หลักการทำงาน (Functionality)

โดยใช้เซนเซอร์ประมวลผลภาพประกอบด้วย

1. กล้อง, b) LED สำหรับแสงสว่าง และ c) เซนเซอร์วัดระยะทางแบบออปติคัล
   จะทำการวัดการเบี่ยงเบนในแนวราบและแนวดิ่งของปลายหัววัดที่ถูกส่องสว่าง (d) เมื่อชิ้นงาน (e) เคลื่อนที่
   ในตำแหน่งเบี่ยงเบนเป้าหมาย ตำแหน่งที่แน่นอนของปลายหัววัดจะถูกซ้อนทับกับค่าพิกัดจากระบบสเกลของเครื่อง และถูกบันทึกเป็นจุดวัด หรือใช้สำหรับกระบวนการสแกน
   หน่วยเปลี่ยนหัววัด (f) พร้อมตัวยึดแบบยืดหยุ่น (g) ยังสามารถใช้งานร่วมกับหัววัดแบบสองลูกบอล (h)
