3D Patch

✅คุณสมบัติเด่น (Benefits)

• การวัดพื้นผิวที่ซับซ้อนด้วยระบบออปติคัลอย่างง่าย
• เซนเซอร์แบบพื้นที่ 3D Patch ใช้หลักการโฟกัสแบบแปรผัน (Focus Variation) พร้อมการปรับค่าพารามิเตอร์ของเซนเซอร์โดยอัตโนมัติตามคุณสมบัติพื้นผิวของชิ้นงาน

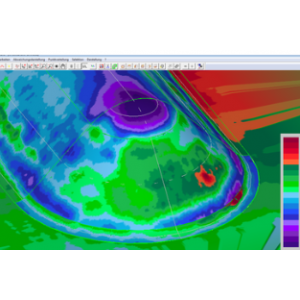

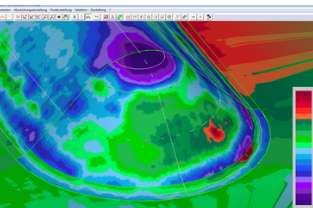

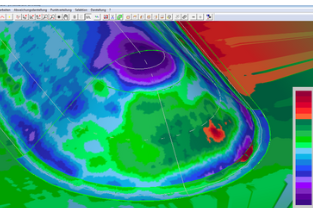

• เซนเซอร์ออปติคัลนี้ช่วยให้สามารถเปรียบเทียบค่ามาตรฐานกับค่าจริงของพื้นผิวในรูปแบบ 3D ได้อย่างรวดเร็ว หรือใช้สำหรับการประเมินขนาดโดยตรง
• ด้วย 3D Patch สามารถวัดภูมิประเทศของพื้นที่ขนาดเล็กที่มีรายละเอียดสูงได้ด้วยความละเอียดด้านข้างที่ยอดเยี่ยม

✅ คุณสมบัติอื่น ๆ (Other Benefits)

• ฟังก์ชัน HDR ช่วยให้สามารถจับภาพซ้อนหลายระดับแสง และวัดพื้นผิวที่สะท้อนแสงไม่สม่ำเสมอได้
• มีฟังก์ชันซอฟต์แวร์อัจฉริยะสำหรับการตั้งค่าระยะเวลาเปิดรับแสงอย่างเหมาะสม
• ตัวเลือกฟิลเตอร์ที่หลากหลายช่วยให้ได้ผลลัพธ์ที่เชื่อถือได้และสามารถทำซ้ำได้
• สามารถคำนวณองค์ประกอบทางเรขาคณิตควบคุมได้ผ่านการแบ่งส่วนอัตโนมัติ

ข้อมูลทางเทคนิค (Technical Data)

• หลักการเซนเซอร์: ออปติคัลแบบแกน (Focus Variation)
• ความแม่นยำ: ค่าความคลาดเคลื่อนในการตรวจวัดไม่เกิน 0.25 ไมโครเมตร

⚙️ หลักการทำงาน (Functionality)

ด้วยฮาร์ดแวร์ของเซนเซอร์ประมวลผลภาพ ได้แก่

1. กล้อง, b) เลนส์สร้างภาพ, c) วัตถุที่ต้องการวัด และ d) ระบบแสงส่องจากด้านบน
   จะมีการจับภาพในตำแหน่งต่าง ๆ ระหว่าง z1 และ z2 บนแกนออปติคัล โดยอิงจากการเปลี่ยนแปลงของความชัดเจน (Contrast Gradient) จะสามารถกำหนดจุดวัดจำนวนมากบนพื้นผิวของชิ้นงานได้พร้อมกัน
