Image Processing IP

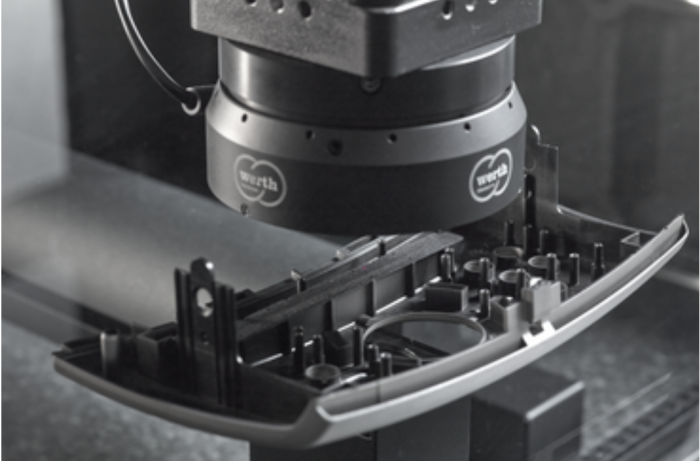

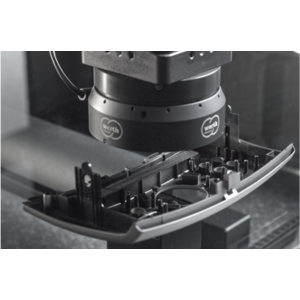

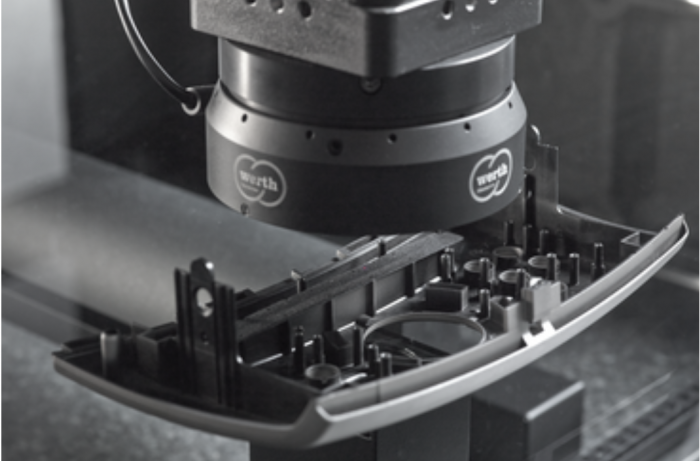

ภาพรวมเซนเซอร์ประมวลผลภาพของ Werth

เซนเซอร์ประมวลผลภาพของ Werth รองรับการวัดแบบอัตโนมัติเต็มรูปแบบสำหรับชิ้นงานที่มีความซับซ้อนและมีคอนทราสต์ต่ำมาก โดยใช้แสงผ่านและแสงตกกระทบในการให้แสงสว่าง ฟังก์ชัน True Contour Processing ช่วยให้การบันทึกคอนทัวร์ที่ปิดล้อมทั้งหมดเป็นไปอย่างง่ายดาย

มีการใช้เทคนิคการกรองพิเศษสำหรับการประมวลผลภาพระดับสีเทา เช่น ฟิลเตอร์คอนทัวร์และฟิลเตอร์ภาพ เพื่อลดผลกระทบจากสภาพการกลึงที่แตกต่างกันหรือสิ่งสกปรกที่อาจส่งผลต่อผลการวัด พร้อมทั้งมีฟังก์ชันเพิ่มความคมชัดของภาพ

ระบบควบคุมแสงจะปรับความเข้มของแสงโดยอัตโนมัติตามการเปลี่ยนแปลงของพื้นผิวและสีของชิ้นงาน การวัดในแกน Z ดำเนินการโดยเซนเซอร์ประมวลผลภาพผ่านเทคนิคการเปลี่ยนโฟกัส (Focus Variation) ซึ่งสามารถวัดได้ทั้งแบบพื้นผิวเป็นกลุ่มจุด (Point Cloud หรือ 3D Patch) และแบบจุดเดียว

คุณสมบัติเด่น – อุปกรณ์พื้นฐานของเครื่องวัดพิกัดแบบออปติคัลและมัลติเซนเซอร์ส่วนใหญ่

เมื่อเปรียบเทียบกับเซนเซอร์ประเภทอื่น การวัดด้วยการประมวลผลภาพมักใช้เวลาน้อยกว่ามาก จึงสามารถนำไปใช้กับงานวัดที่หลากหลายได้อย่างมีประสิทธิภาพ โดยสามารถเก็บจุดวัดจำนวนมากได้อย่างรวดเร็ว หรือแม้แต่พร้อมกันในคราวเดียว

คุณสมบัติเพิ่มเติม

• ตรวจจับองค์ประกอบทางเรขาคณิตและรูปทรงอิสระหลายรายการในหน้าต่างการวัดได้อย่างรวดเร็ว ด้วยการประมวลผลภาพคอนทัวร์แบบอัจฉริยะ
• ตรวจจับขอบได้อย่างแม่นยำแม้มีคอนทราสต์ต่ำ ด้วยฟิลเตอร์ภาพ ฟิลเตอร์คอนทัวร์ และฟิลเตอร์องค์ประกอบ
• เทคโนโลยี Raster Scanning HD ที่จดสิทธิบัตรสามารถสร้างภาพรวมของชิ้นงานขณะแกนของเครื่องเคลื่อนที่ โดยไม่ขึ้นกับขอบเขตการมองเห็นของเซนเซอร์
• ปรับความเข้มของแสงโดยอัตโนมัติตามการเปลี่ยนแปลงของพื้นผิวและสีของชิ้นงาน
• ลักษณะการให้แสงที่เป็นมาตรฐาน ช่วยให้สามารถแลกเปลี่ยนไฟล์ควบคุมระหว่างเครื่องวัดพิกัดแบบออปติคัลต่างรุ่นได้ง่าย
• Werth Zoom และ MultiRing® มีโซลูชันเฉพาะที่รองรับระยะทำงานและมุมแสงที่ปรับเปลี่ยนได้

ข้อมูลทางเทคนิค

• หลักการทำงานของเซนเซอร์: ออปติคัล-แนวข้าง (Optical-lateral)
• ช่วงการวัด: ขอบเขตภาพในกล้องตั้งแต่ 0.065 มม. × 0.05 มม. ถึง 225 มม. × 190 มม.
• ความแม่นยำ: ค่าความคลาดเคลื่อนในการวัดไม่เกิน 0.2 ไมโครเมตร
• การทำงาน: ภายในกล้อง (a) จะสร้างภาพของวัตถุที่ต้องการวัด (c) ด้วยชุดเลนส์ (b) โดยใช้แสงผ่าน (d)
