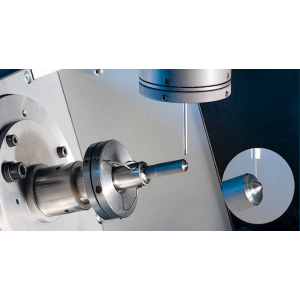

Interferometer Probe WIP

ยี่ห้อ : Werth

✅ คุณสมบัติเด่น (Benefits)

การวัดรูปทรงขนาดเล็กที่สุดด้วยความแม่นยำสูง

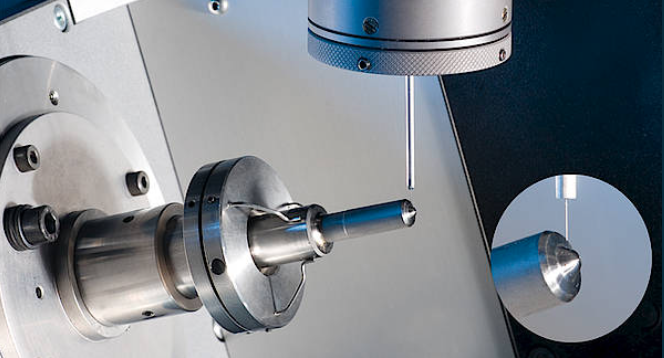

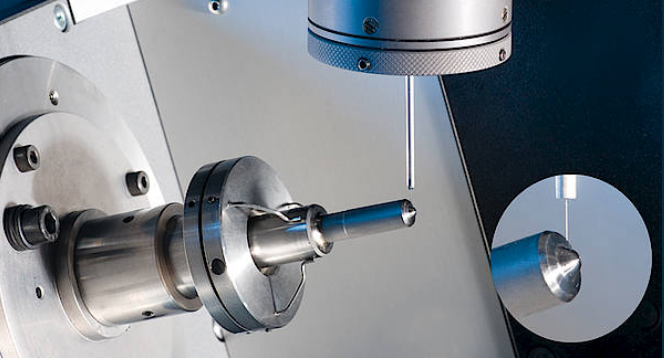

WIP เป็นเซนเซอร์ไฟเบอร์ออปติกแบบไม่สัมผัส สำหรับการวัดรูปทรง รูปแบบ และความหยาบของพื้นผิวด้วยความแม่นยำสูง
สามารถปรับรูปทรงของหัววัดให้เหมาะสมกับมุมปล่อยแสงที่จำเป็นในการตรวจวัดพื้นผิวของชิ้นงานแต่ละประเภท
ด้วยขนาดหัววัดที่เล็กมาก WIP จึงเหมาะอย่างยิ่งสำหรับการวัดรูปทรงที่เล็ก เข้าถึงยาก หรืออยู่ลึก และถือเป็นหนึ่งในความเชี่ยวชาญเฉพาะของ Werth ในการวัดรูปทรงระดับไมโคร

✅ คุณสมบัติอื่น ๆ (Other Benefits)

ในรุ่น RS หัววัด WIP สามารถวัดความกลมได้อย่างแม่นยำด้วยหัววัดที่หมุนได้
ด้วยการนำไฟเบอร์ผ่านท่อโลหะ หัววัดสามารถผลิตในความยาวที่มากขึ้น เพื่อรองรับการวัดในความลึกสูง
การเจียรหัววัดจะกำหนดมุมปล่อยแสงของลำแสงวัดระหว่าง 0° ถึง 90° โดยหัววัดที่มีมุม 90° มักใช้สำหรับการวัดพื้นผิวด้านข้างของรูขนาดเล็ก

ข้อมูลทางเทคนิค (Technical Data)

หลักการเซนเซอร์: ออปติคัล (อินเตอร์เฟอโรเมตรีแบบแสงสั้น)
ช่วงการวัด: 300 ไมโครเมตร
ความแม่นยำ: ค่าความคลาดเคลื่อนในการตรวจวัดไม่เกิน 0.2 ไมโครเมตร

⚙️ หลักการทำงาน (Functionality)

โดยใช้ไดโอดแบบซูเปอร์ลูมิเนสเซนต์ (a) และหัววัด (c) ที่เชื่อมต่อผ่านข้อต่อไฟเบอร์ (b)
ข้อมูลเกี่ยวกับความแตกต่างของเวลาในการสะท้อนแสงจากปลายหัววัด (d) และพื้นผิวของชิ้นงาน (e) จะถูกวัด
แสงจากหัววัด (c) และพื้นผิวชิ้นงาน (e) จะถูกส่งผ่านระบบอินเตอร์เฟอโรเมเตอร์ (เลนส์สร้างภาพ f), ตัวแยกลำแสง g, กระจกสะท้อน h และ i, และเลนส์ทรงกระบอก j) ไปยังกล้องแบบเส้นตรง (k)
จากนั้นจะคำนวณระยะห่างจากข้อมูลที่ได้
