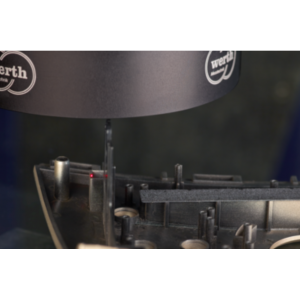

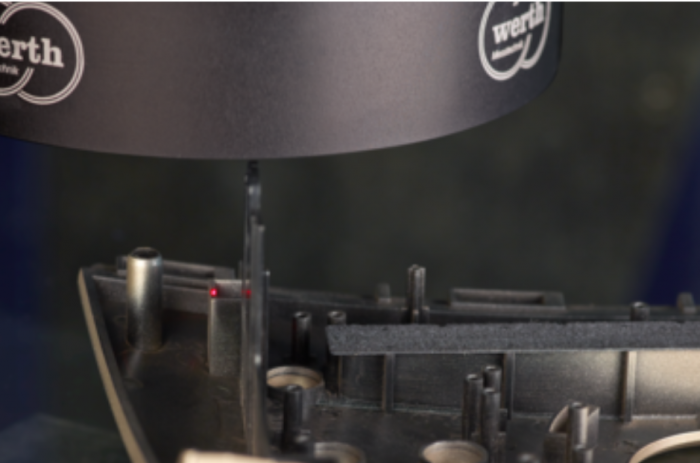

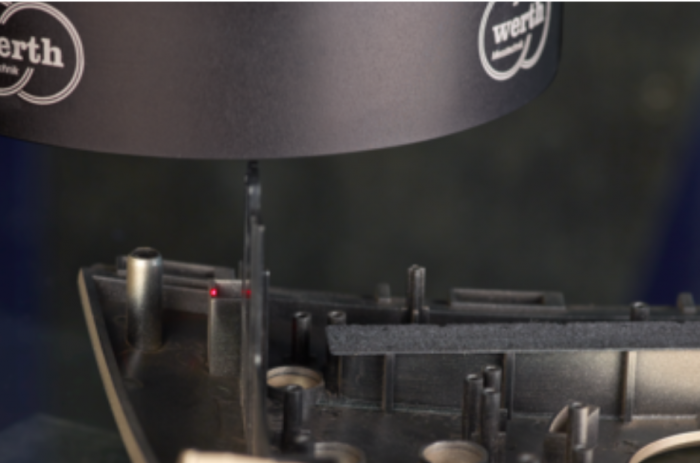

Laser Probe WLP

ยี่ห้อ : Werth

คุณสมบัติเด่น – การสแกนพื้นผิวที่มีความแม่นยำสูง

สำหรับเซนเซอร์แบบไตรแองกูเลชันทั่วไป ผลการวัดจะขึ้นอยู่กับโครงสร้างและมุมเอียงของพื้นผิวเป็นอย่างมาก ซึ่งนำไปสู่ความไม่แน่นอนในการวัดในระดับสูง ทำให้เหมาะกับงานวัดที่ไม่ต้องการความแม่นยำมากนัก อย่างไรก็ตาม เซนเซอร์เลเซอร์ WLP ที่ใช้หลักการ Foucault และติดตั้งในแนวลำแสงของระบบ Werth Zoom ให้ผลลัพธ์ที่ดีกว่า โดยเฉพาะในการวัดความเรียบของพื้นผิวที่เอียงได้ถึง 80° หรือพื้นผิวที่มีความโค้ง

คุณสมบัติเพิ่มเติม

ด้วยการออกแบบเฉพาะ เซนเซอร์ Werth Laser Probe ที่ใช้หลักการ Foucault สามารถใช้งานได้หลากหลายเกินขีดจำกัดของเลเซอร์ TTL (Through The Lens) ทั่วไป
WLP ถูกติดตั้งโดยตรงในแนวลำแสงของเซนเซอร์ประมวลผลภาพ ทำให้สามารถเปลี่ยนเซนเซอร์ได้อย่างรวดเร็ว
การสแกนด้วยเลเซอร์สามารถสังเกตได้ด้วยสายตาระหว่างการวัด
ความเร็วในการวัดสูงเมื่อต้องสแกนคอนทัวร์หรือโปรไฟล์พื้นผิว
ไม่มีการสูญเสียช่วงการวัดร่วม เนื่องจากไม่มีการเยื้องตำแหน่งของเซนเซอร์

ข้อมูลทางเทคนิค

หลักการทำงานของเซนเซอร์: ออปติคัล-แกนตรง (Optical-axial) โดยใช้ขอบตัดแบบ Foucault
ความแม่นยำ: ค่าความคลาดเคลื่อนในการวัดไม่เกิน 0.75 ไมโครเมตร
การทำงาน: ด้วยความไม่สมมาตรของลำแสงเลเซอร์ (a) ที่เกิดจากการใช้ขอบตัดแบบ Foucault (b) แสงสะท้อนแบบกระจายจะตกกระทบตำแหน่งต่าง ๆ บนไดโอดแบบดิฟเฟอเรนเชียล (c) ซึ่งใช้ในการคำนวณระยะห่างถึงพื้นผิวของชิ้นงาน (d) การรวมเข้ากับเซนเซอร์ประมวลผลภาพ (f) ดำเนินการผ่านกระจกแบ่งแสง (e) (ไม่แสดงแหล่งกำเนิดแสง)
