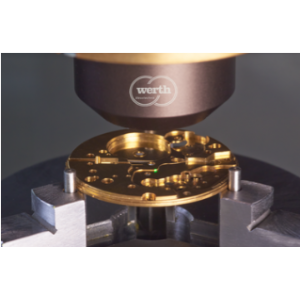

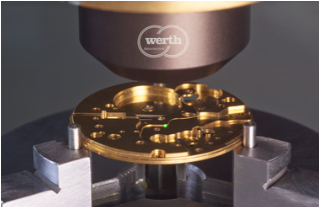

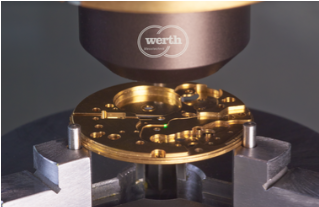

Nano Focus Probe NFP

ยี่ห้อ : Werth

✅ คุณสมบัติเด่น (Benefits)

การวัดภูมิประเทศของพื้นผิวด้วยความแม่นยำสูง โดยไม่ขึ้นกับคุณสมบัติการสะท้อนแสง
ด้วย Nano Focus Probe พื้นผิวของชิ้นงานสามารถถูกจับภาพเป็นกลุ่มจุด 3D (3D Point Cloud) เพื่อประเมินขนาด รูปทรง ตำแหน่ง และความหยาบของโครงสร้างระดับไมโคร
ระบบลดแสงกระเจิงช่วยให้สามารถวัดภูมิประเทศแบบ 3D ได้อย่างแม่นยำ แม้กับพื้นผิวที่สะท้อนแสงสูง โดยมีค่าความคลาดเคลื่อนในการตรวจวัดในระดับต่ำกว่าไมโครเมตร
เซนเซอร์ออปติคัลแบบคอนโฟคอลยังให้ผลลัพธ์ที่ดีแม้ในบริเวณที่มีความลาดชันสูง

✅ คุณสมบัติอื่น ๆ (Other Benefits)

เลนส์ที่หลากหลายช่วยให้สามารถปรับเซนเซอร์ให้เหมาะกับงานแต่ละประเภท
เซนเซอร์สามารถใช้งานได้ทั่วทั้งปริมาตรการวัดของเครื่องวัดแบบพิกัด และผลการวัดสามารถเชื่อมโยงในระบบพิกัดเดียวกัน
สามารถคำนวณพื้นผิวรวมจากกลุ่มจุดย่อยที่อยู่ติดกันได้ โดยแทบไม่มีการสูญเสียความแม่นยำ

???? ข้อมูลทางเทคนิค (Technical Data)

⚙️ หลักการทำงาน (Functionality)

โดยการเคลื่อนหัวโพรบซึ่งประกอบด้วย

ระบบแสงสว่าง, b) กล้อง, c) ช่องรูเข็ม, และ d) เลนส์สร้างภาพ
สัมพันธ์กับชิ้นงาน (e) จะมีการเปลี่ยนแปลงความเข้มของจุดแสง (f), (g) ผ่านการปรับโฟกัส จุดแสงที่เบลอจะไม่ทับซ้อนกันเนื่องจากมีการใช้ระยะห่างที่มาก (g)
จากเส้นกราฟความเข้มของแสง จะสามารถกำหนดจุดวัดจำนวนมากบนพื้นผิวของชิ้นงานได้พร้อมกัน
