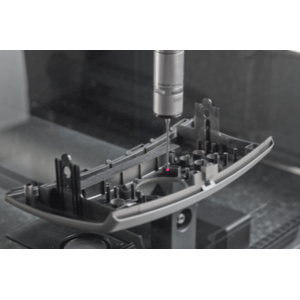

SP25M

คุณสมบัติเด่น – การวัดแบบสัมผัสที่ยืดหยุ่น

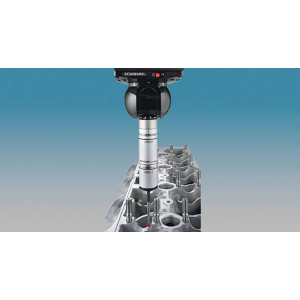

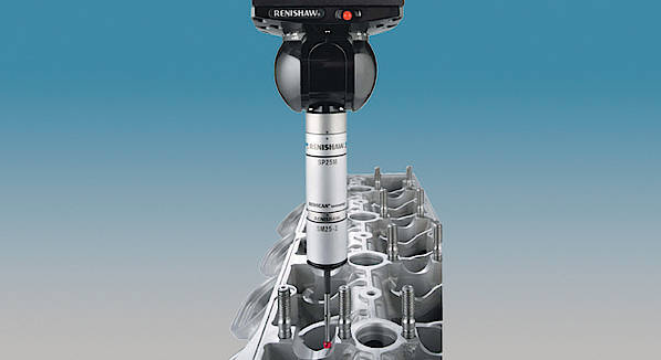

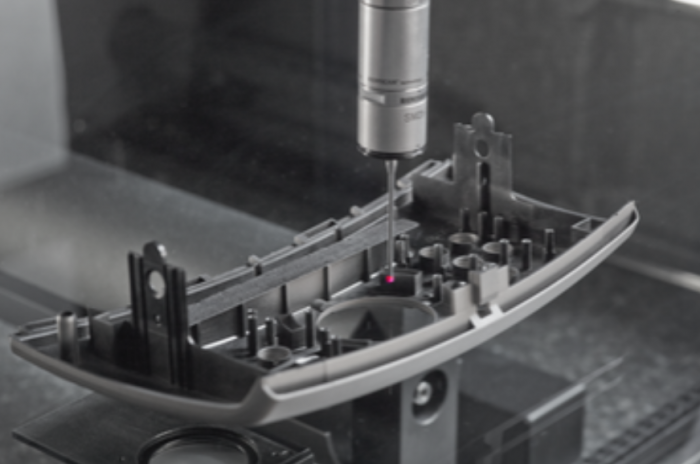

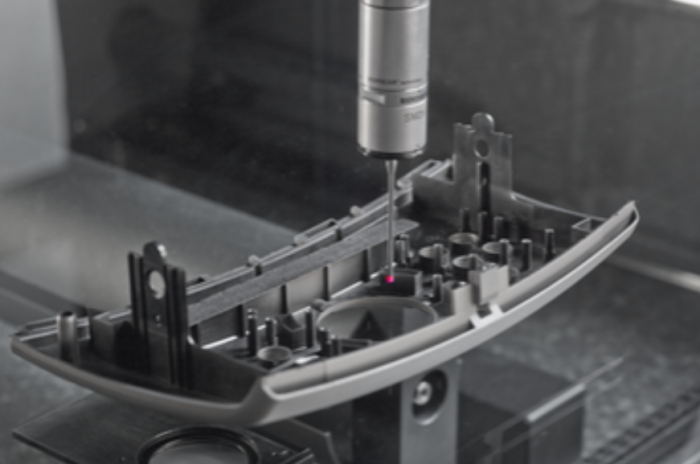

SP25M เป็นเซนเซอร์วัดแบบสัมผัสที่มีขนาดกะทัดรัด หัวโพรบแบบสแกน 3D สามารถเลือกใช้งานได้ทั้งการสแกนต่อเนื่องและการวัดแบบจุดต่อจุดในระบบเครื่องวัดพิกัด (CMM) โมดูลสแกนที่หลากหลายรองรับการใช้งานกับความยาวโพรบที่แตกต่างกัน เพื่อผลลัพธ์ที่เหมาะสมที่สุด ระบบโพรบแบบสัมผัสนี้เหมาะสำหรับการวัดแม่พิมพ์และรูปทรงเรขาคณิตและสามารถบูรณาการเข้ากับระบบมัลติเซนเซอร์ของ Werth ได้อย่างสมบูรณ์

คุณสมบัติเพิ่มเติม

• การออกแบบที่กะทัดรัดทำให้ SP25M สามารถใช้งานร่วมกับฐานยึดแบบคงที่ PH6M และหัวหมุน/เอียง PH10 ได้
• รองรับการเปลี่ยนระบบโพรบ SP25M ได้อย่างรวดเร็ว ด้วยแร็คเปลี่ยนโพรบแบบ 3 ช่อง (FCR25-L3) หรือ 6 ช่อง (FCR25-L6) ที่สามารถติดตั้งโดยตรงบนเครื่องวัด
• แร็คเปลี่ยนโพรบ FCR25 สามารถติดตั้งเพิ่มเติมบนแร็คเปลี่ยนแบบโมดูลาร์ MRS ได้โดยตรง

ข้อมูลทางเทคนิค

• หลักการทำงานของเซนเซอร์: ระบบสัมผัส-ไฟฟ้า (Tactile-electrical)
• ความแม่นยำ: ค่าความคลาดเคลื่อนในการวัดไม่เกิน 0.75 ไมโครเมตร
• การทำงาน: เมื่อหัวโพรบสัมผัสกับชิ้นงาน แกนพิกัดจะช่วยนำหัวโพรบเข้าสู่ตำแหน่งเบี่ยงเบนที่กำหนดไว้ จากนั้นจะวัดค่าการเบี่ยงเบนอย่างแม่นยำด้วยกระบวนการไตรแองกูเลชัน (Triangulation) โดยค่าที่ได้จะถูกซ้อนทับกับค่าพิกัดจากระบบสเกลของเครื่อง และบันทึกเป็นจุดวัด
