SR-5

ยี่ห้อ : Topcon / TechnoOptis

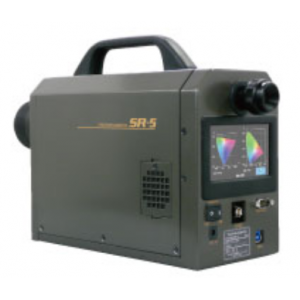

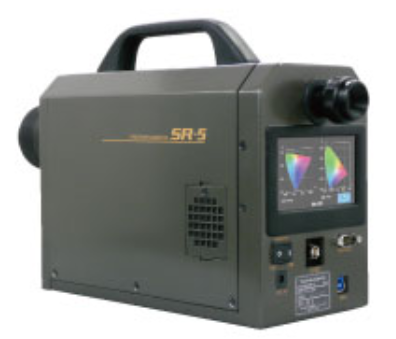

Spectroradiometer SR-5

SR-5 เป็นสเปกโตรเรดิโอมิเตอร์มาตรฐานที่สามารถลดเวลาในการวัดได้อย่างมีนัยสำคัญ ด้วยการปรับปรุงความไวในการตรวจจับและอัลกอริทึมภายใน พร้อมทั้งการออกแบบระบบออปติคใหม่ทั้งหมด

นอกจากนี้ การใช้ หน้าจอสัมผัสสีขนาดใหญ่ ยังช่วยเพิ่มความสะดวกในการใช้งาน และทำให้การควบคุมเป็นไปอย่าง ง่ายและเป็นธรรมชาติ

✨ คุณสมบัติเด่นของ Spectroradiometer SR-5

การวัดความสว่างระดับต่ำมาก (ต่ำสุดถึง 0.001 cd/m² ขึ้นไป)
โหมดความเร็วสูง ช่วยลดเวลาในการวัด ทำให้สามารถวัดได้รวดเร็วขึ้น
ใช้งานง่ายขึ้นอย่างชัดเจน ด้วยหน้าจอสัมผัสสีขนาดใหญ่
ออกแบบเพื่อความเข้ากันได้สูงสุด รองรับการติดตั้งในระบบการวัดหลากหลายรูปแบบ
วัดแสงกระพริบได้อย่างแม่นยำ ด้วยฟังก์ชันการวัดแบบซิงโครนัสและการหน่วงเวลาแบบอินทิกรัล
ซอฟต์แวร์มาตรฐานที่มาพร้อมเครื่อง สามารถควบคุม SR-5 และประมวลผลข้อมูลการวัดได้ง่ายดาย

SR-5 Series Specification Comparison

การใช้งานหลักของ Spectroradiometer SR-5

จอแสดงผลแบบแบน (Flat Panel Display) และวัสดุที่เกี่ยวข้องกับ FPD
ป้ายโฆษณากลางแจ้ง และ ดิจิทัลไซเนจ (Digital Signage)
แผงหน้าปัดรถยนต์, ระบบเสียง, โคมไฟ และแผงควบคุมการทำงาน
ป้ายจราจร และ สัญญาณไฟจราจร
แสงสว่างทั่วไป และ แสงสว่างเฉพาะทาง

Specifictaion

Photo detector	Electronically cooled linear CCD
Dispersion element	Diffraction grating
Optical system	Object lens : f= 82mm F2.5, Eyepiece lens : 5° view field
Measuring angle	2°/1°/0.2°/0.1° Selectable (Electric motor moved)
Measuring distance	250mm – ∞ (Distance from metallic tip of objective lens)
Spectral band width	5nm (Half bandwidth)
Spectral accuracy	±0.3nm *Hg emission lamp
Wavelength range	380 – 780nm
Wavelength resolution	1nm
Measurement mode	Auto/Manual(Integral time/Frequency) External vertical sync signal input
Measuring object	Spectral radiance : W･sr-1･m-2･nm-1
Measuring function	Radiance Le : W･sr-1･m-2, Luminance Lv : cd･m-2, CIE1931 chromaticity coordinates xy, CIE1976 chromaticity coordinates u’ v’, Tristimulus value XYZ, Correlated color temperature and Deviation, Dominant wavelength : nm , Peak wavelength : nm CIE standard observer 2°/ 10°
Measuring luminance range(1)(2)	2° ：0.001 – 15,000 cd/m2 1° ：0.003 – 45,000 cd/m2 0.2°：0.075 – 125,000 cd/m2 0.1°：0.3 – 500,000 cd/m2
Accuracy : luminance(*1)	±2% or less
Accuracy : chromaticity：(x,y) (*1)	±0.002
Repeat accuracy : luminance(*3)	1.5% (0.001 – 0.1 cd/m2) 0.3% (0.1cd/m2 – )
Repeat accuracy : chromaticity(*4)	0.005 (0.001 – 0.1 cd/m2) 0.0005 (0.1 cd/m2 – )
Polarization characteristics	Luminance 1％ or less Spectral radiance 2％ or less (400 – 780nm)
Interface	RS-232C、 USB 3.0
Power supply	Dedicated AC adapter AC100V-240V, 50/60Hz, DC12V
Power Consumption	Approx. 30W
Operating conditions	Temperature: 0 – 35℃, Humidity: 80%RH or less (No condensation)
External dimensions (W×D×H)	422×130×244mm
Weight	Approx : 5.5kg

*1 For standard illuminant A.
*2 Measurable range in Normal and High speed mode.
*3 2σ from 10 times continuous measurement at measuring angle 2° in normal speed mode.
*4 (Max – Min) value from 10 times continuous measurement at measuring angle 2°in normal mode.

Measurement diameter

Measurement diamter： mmφ

Measuring angle	Measurement distance [mm]*
Measuring angle	250	350	500	800	1000	2000
2°	6.5	10.0	15.1	25.4	32.2	66.4
1°	3.25	4.99	7.55	12.7	16.1	33.2
0.2°	0.65	1.00	1.51	2.54	3.22	6.64
0.1°	0.33	0.50	0.76	1.27	1.61	3.32

* The measurement distance is the distance from the tip of the metal fixture on the instrument of the objective lens.

Accessories

￭ Attachment Lens : AL-6
￭ Attachment Lens : AL-11
￭ Attachment Lens : AL-12
￭ Reference White Board : WS-3
￭ CCD Adapter : IA-1A
￭ Fiber probe : FP-3P
￭ Tripod 5N : Tripod5N
￭ Neutral Density Filter : ND-10/100
￭ Illuminance Adapter : ZV-30
