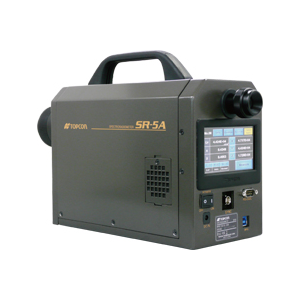

SR-5A

ยี่ห้อ : Topcon / TechnoOptis

คุณสมบัติเด่นของ Spectroradiometer SR-5A

การวัดครอบคลุมตั้งแต่ความสว่างต่ำมากจนถึงสูงมากเป็นพิเศษ
ช่วงการวัดที่มุม 1° ครอบคลุมตั้งแต่ 0.0005 cd/m² ไปจนถึง 500,000,000 cd/m²
ความไวสูงและความเร็วสูง
รองรับการวัดที่แม่นยำและรวดเร็ว โดยไม่ต้องใช้ฟิลเตอร์ ND ภายนอกแม้กับ LED ที่มีความสว่างสูงมาก
ลดเวลาในการวัดอย่างมีนัยสำคัญ
ด้วยการปรับปรุงระบบออปติคและอัลกอริทึมภายในใหม่ทั้งหมด
ใช้งานง่ายขึ้นอย่างชัดเจน
มาพร้อม หน้าจอสัมผัสสีขนาดใหญ่ เพื่อการควบคุมที่สะดวกและเป็นธรรมชา

คุณสมบัติทั่วไปของ Spectroradiometer SR-5A

ช่วงการวัดกว้างเป็นพิเศษ
รองรับการวัดความสว่างตั้งแต่ 0.0005 – 500,000,000 cd/m²
โหมดความเร็วสูง
ลดเวลาในการวัด ทำให้สามารถวัดได้รวดเร็วขึ้น
การใช้งานที่สะดวกขึ้นอย่างชัดเจน
มาพร้อม หน้าจอสัมผัสสีขนาดใหญ่ เพื่อการควบคุมที่ง่ายและเป็นธรรมชาติ
การติดตั้งระบบที่ยืดหยุ่น
ออกแบบเพื่อการทำงานที่ครบถ้วนและรองรับการเชื่อมต่อกับระบบการวัดต่าง ๆ
การวัดแสงกระพริบที่แม่นยำสูง
ด้วยฟังก์ชัน Synchronous measurement และ Integral time delay
ซอฟต์แวร์มาตรฐานที่ใช้งานง่าย
สามารถควบคุม SR-5A และประมวลผลข้อมูลที่วัดได้ด้วยการทำงานที่เรียบง่าย

SR-5 Series Specification Comparison

การใช้งานหลักของ Spectroradiometer SR-5A

การวัดความสว่าง (Luminance), โครมา (Chromaticity), ดัชนีการแสดงสี (CRI) และอุณหภูมิสี (Color Temperature)
สำหรับ LED Backlight และ LED Lighting
การวัดความสว่างและโครมา
ของ µLED / Mini LED, OLED, LCD, Tablet และ Smartphone Display
การวัดความสว่างและโครมาในยานยนต์
เช่น ไฟหน้า (Headlight) และ แผงควบคุมภายใน (Interior Panel)
ใช้เป็นเซนเซอร์ประเมินคุณลักษณะทางแสง (Optical Characteristic Evaluation Sensor)
สำหรับอุปกรณ์ระบบต่าง ๆ
สายการผลิต (Production Line)
รองรับการวัด Gamma ที่มีความแม่นยำสูงด้วยการวัดเชิงสเปกตรัม
งานวิจัยและพัฒนา (R&D)
รองรับการประเมินหลากหลาย เช่น IVL-measuring

Specifications

Photo detector	Electronically cooled linear CCD
Dispersion element	Diffraction grating
Optical system	Object lens : f= 82mm F2.5, Eyepiece lens : 5° view field
Measuring angle	2°/1°/0.2°/0.1° Selectable (Electric motor moved)
Measuring distance	250mm – ∞ (Distance from metallic tip of objective lens)
Spectral band width	5nm (Half bandwidth)
Spectral accuracy	±0.3nm *Hg emission lamp
Wavelength range	380 – 780nm
Wavelength resolution	1nm
Measurement mode	Auto/Manual(Integral time/Frequency) External vertical sync signal input
Measuring object	Spectral radiance : W･sr-1･m-2･nm-1
Measuring function	Radiance Le : W･sr-1･m-2, Luminance Lv : cd･m-2, CIE1931 chromaticity coordinates xy, CIE1976 chromaticity coordinates u’ v’, Tristimulus value XYZ, Correlated color temperature and Deviation, Dominant wavelength : nm , Peak wavelength : nm CIE standard observer 2°/ 10°
Measuring luminance range(1)(2)	2°：0.0005 – 1,500,000 cd/m2 1°：0.0005 – 4,500,000 cd/m2 0.2°：0.0125 – 100,000,000 cd/m2 0.1°：　0.05 – 500,000,000 cd/m2
Accuracy : luminance(*1)	±2% or less
Accuracy : chromaticity：(x,y) (*1)	x : ±0.0015、y : ±0.001 (1° : 0.0015 cd/m2 – 、0.2° : 0.0375 cd/m2 – 、0.1° : 0.15 cdm2 – )
Repeat accuracy : luminance(*3)	1.5% ： 0.0005 – 0.005 cd/m2 0.4% ： 0.005 – 0.1 cd/m2 0.3% ： 0.1 cd/m2 –
Repeat accuracy : chromaticity(*4)	0.005 ： 0.0005 – 0.005 cd/m2 0.0015 ： 0.005 – 0.1 cd/m2 0.0005 ： 0.1 cd/m2 –
Polarization characteristics	Luminance 1％ or less Spectral radiance 2％ or less (400 – 780nm)
Interface	RS-232C、 USB 3.0
Power supply	Dedicated AC adapter AC100V-240V, 50/60Hz, DC12V
Power Consumption	Approx. 30W
Operating conditions	Temperature: 5 – 30℃, Humidity: 80%RH or less (No condensation)
External dimensions (W×D×H)	422×130×244mm
Weight	Approx : 5.5kg

*1 For standard illuminant A.
*2 Measurable range in Normal and High speed mode.
*3 2σ from 10 times continuous measurement at measuring angle 2° in normal speed mode.
*4 (Max – Min) value from 10 times continuous measurement at measuring angle 2°in normal mode.

Measurement diameter

Measurement diamter： mmφ

Measuring angle	Measurement distance [mm]*
Measuring angle	250	350	500	800	1000	2000
2°	6.5	10.0	15.1	25.4	32.2	66.4
1°	3.25	4.99	7.55	12.7	16.1	33.2
0.2°	0.65	1.00	1.51	2.54	3.22	6.64
0.1°	0.33	0.50	0.76	1.27	1.61	3.32

* The measurement distance is the distance from the tip of the metal fixture on the instrument of the objective lens.

Accessories

￭ Attachment Lens : AL-6
￭ Attachment Lens : AL-11
￭ Attachment Lens : AL-12
￭ Reference White Board : WS-3
￭ CCD Adapter : IA-1A
￭ Fiber probe : FP-3P
￭ Tripod 5N : Tripod5N
￭ Neutral Density Filter : ND-10/100
￭ Illuminance Adapter : ZV-30
