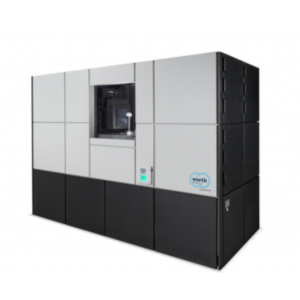

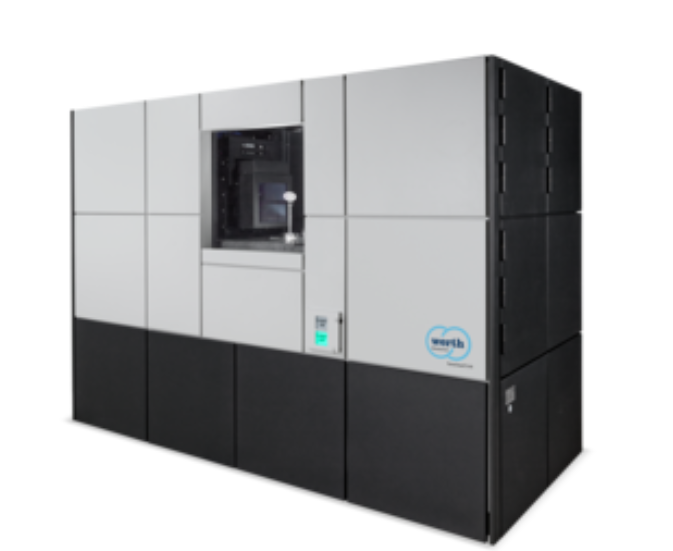

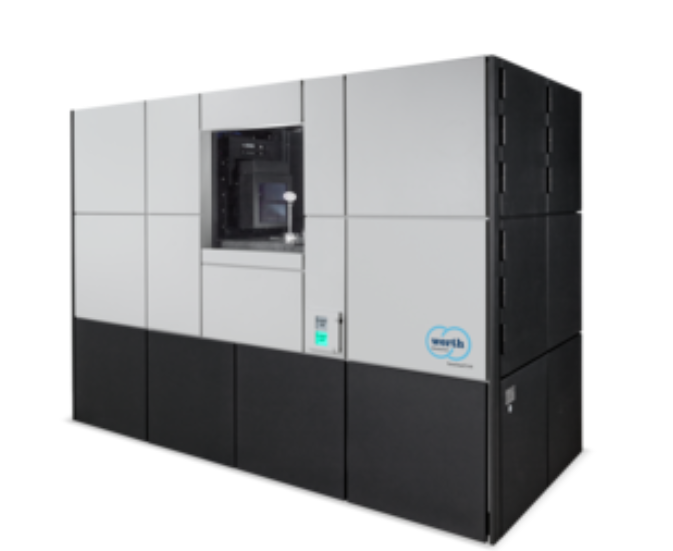

TomoCheck S HA

TomoCheck® S HA (High Accuracy) รองรับการวัดแบบ 3 มิติของชิ้นงานประกอบหลายวัสดุ และชิ้นงานขนาดใหญ่ ด้วยความละเอียดสูงและความแม่นยำที่เหนือระดับ
การผสานหลอดเอกซเรย์แบบส่งผ่าน (transmission tube) ที่มีแรงเร่ง 225 กิโลโวลต์ (kV) เข้ากับตัวตรวจจับความละเอียดสูงขนาดใหญ่ ทำให้สามารถวัดได้แม่นยำแม้ในรายละเอียดเล็กที่สุด
โครงสร้างเครื่องที่ใช้หินแกรนิต, กลไกเครื่องจักรความแม่นยำสูง และเทคโนโลยีแบริ่งลม ช่วยให้ค่าความคลาดเคลื่อนในการวัดความยาวอยู่ในระดับต่ำกว่าไมโครเมตร

พื้นที่การใช้งาน รวมถึง:

• ชิ้นงานขนาดเล็ก (ไมโครพาร์ต)
• ชิ้นงานที่ทำจากพลาสติก
• โลหะเบา
• กราไฟต์

✅ คุณสมบัติเด่นเพิ่มเติม

• ลดความคลาดเคลื่อนในการตรวจวัดของเซนเซอร์เอกซเรย์ ด้วยกระบวนการที่จดสิทธิบัตรเฉพาะ
• รองรับความละเอียดในระดับ 1/10 ไมโครเมตร (µm) ด้วยหลอดเอกซเรย์แบบเป้าหมายเพชร (Diamond target tube) และตัวตรวจจับที่มีจำนวนพิกเซลสูง
• การออกแบบและโครงสร้างของเครื่อง TomoCheck® S HA เป็นไปตามข้อกำหนดของอุปกรณ์ป้องกันรังสีเต็มรูปแบบ ตาม กฎหมายป้องกันรังสี (Radiation Protection Ordinance)
• สามารถติดตั้งเซนเซอร์เพิ่มเติมที่ออกแบบเฉพาะตามการใช้งานได้ในภายหลัง
• การสอบเทียบเป็นไปตามมาตรฐาน VDI 2617 เพื่อให้ผลการวัดมีความน่าเชื่อถือและสามารถตรวจสอบย้อนกลับได้(สามารถเลือกขอใบรับรอง DAkkS ได้เพิ่มเติม

ข้อมูลทางเทคนิค

โครงสร้างเครื่อง

• เครื่องวัดพิกัดแบบ 3 มิติที่ใช้เซนเซอร์เอกซเรย์โทโมกราฟีแบบมัลติเซนเซอร์

ช่วงการวัด

 ขนาดชิ้นงานสูงสุด:

• เส้นผ่านศูนย์กลาง (D)  = 204 มม.
• ความยาว (L)               = 434 มม. (ขึ้นอยู่กับอัตราส่วนของชิ้นงาน)

ความแม่นยำ

• ค่าความคลาดเคลื่อนในการวัดความยาวที่อนุญาต: สูงสุด 2.5 ไมโครเมตร (µm)
