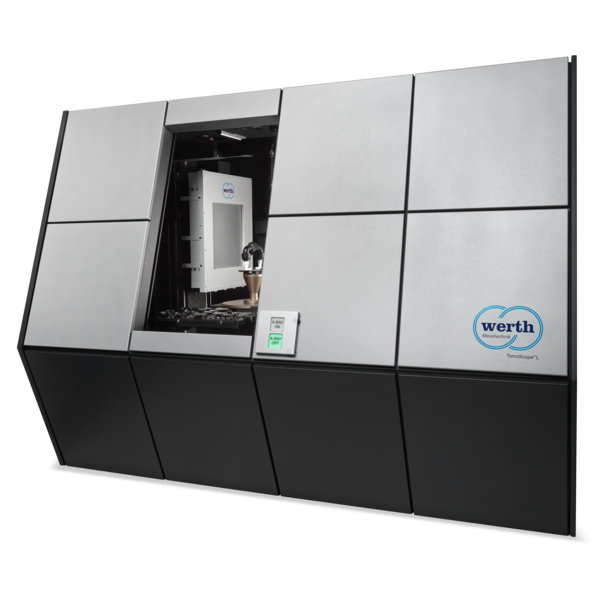

TomoScope L

การวัดความละเอียดสูงด้วยเอกซเรย์โทโมกราฟีสำหรับพื้นที่ผลิตและห้องวัด

TomoScope® L เหมาะสำหรับการวัดแบบ 3 มิติของชิ้นงานขนาดใหญ่มากที่มีความหนาแน่นสูง เช่น:

• อะลูมิเนียม
• เหล็ก
• ไทเทเนียม
• วัสดุคอมโพสิต
• เซรามิก
• พลาสติกเสริมใยแก้ว
• เครื่องรุ่นนี้โดดเด่นด้วยความสามารถในการปรับขยายแบบโมดูลาร์ รองรับการปรับแต่งให้เหมาะสมกับความต้องการเฉพาะของแต่ละงาน
• การวัดด้วยโทโมกราฟีสามารถเสริมด้วยการวัดขนาดเชิงฟังก์ชันเพิ่มเติม โดยใช้เซนเซอร์ความแม่นยำสูงในชุดการวัดเดียวกัน และในระบบพิกัดเดียวกัน

✅ ข้อดีเพิ่มเติม

• ระยะห่างระหว่างหลอดเอกซเรย์และตัวตรวจจับ (Detector) ที่มาก ช่วยให้สามารถวัดได้อย่างแม่นยำ ด้วยมุมกรวย (Cone angle) ที่แคบ
• ระบบช่วยจัดตำแหน่งชิ้นงานด้วยภาพ (Optical positioning aid) เพื่อให้ง่ายต่อการวางชิ้นงานสำหรับการวัด
• ด้วยความแม่นยำที่ได้จากกระบวนการ Subvoxeling และความหนาแน่นของจุดวัดที่สูง เทคโนโลยีนี้จึงเหมาะอย่างยิ่งสำหรับการปรับแก้เครื่องมือแม่พิมพ์ฉีดพลาสติก
• การออกแบบและโครงสร้างของเครื่อง TomoScope® ทุกรุ่นเป็นไปตามข้อกำหนดของอุปกรณ์ป้องกันรังสีเต็มรูปแบบ ตาม กฎหมายป้องกันรังสี (Radiation Protection Ordinance)
• ระบบเปลี่ยนชิ้นงานสามารถติดตั้งภายในตัวเครื่อง และเครื่องวัดพิกัดแบบเอกซเรย์โทโมกราฟีสามารถใช้งานต่อเนื่องแบบอัตโนมัติได้ทั้งกลางคืนและวันหยุดสุดสัปดาห์
• รองรับการวัดแบบ 3 มิติที่แม่นยำสูง แม้ในสายการผลิตหรือขั้นตอนตรวจรับสินค้า ด้วยระบบควบคุมสภาพอากาศภายในเครื่องแบบแอคทีฟ (Active device climate control) ที่เลือกติดตั้งได้
• การสอบเทียบเป็นไปตามมาตรฐาน VDI 2617 เพื่อให้ผลการวัดมีความน่าเชื่อถือและสามารถตรวจสอบย้อนกลับได้
  (สามารถเลือกขอใบรับรอง DAkkS ได้เพิ่มเติม)

ข้อมูลทางเทคนิค

โครงสร้างเครื่อง

• เครื่องวัดพิกัดแบบ 3 มิติที่ใช้เซนเซอร์เอกซเรย์โทโมกราฟี

ช่วงการวัด

 ขนาดชิ้นงานสูงสุด:

• เส้นผ่านศูนย์กลาง (D)  = 470 มม.
• ความยาว (L)               = 678 มม. (ขึ้นอยู่กับอัตราส่วนของชิ้นงาน)

ความแม่นยำ

• ค่าความคลาดเคลื่อนในการวัดความยาวที่อนุญาต: สูงสุด 4.5 ไมโครเมตร (µm)
