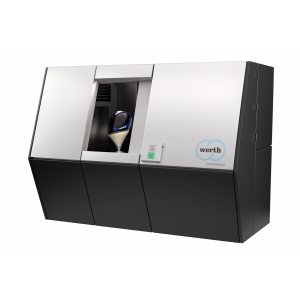

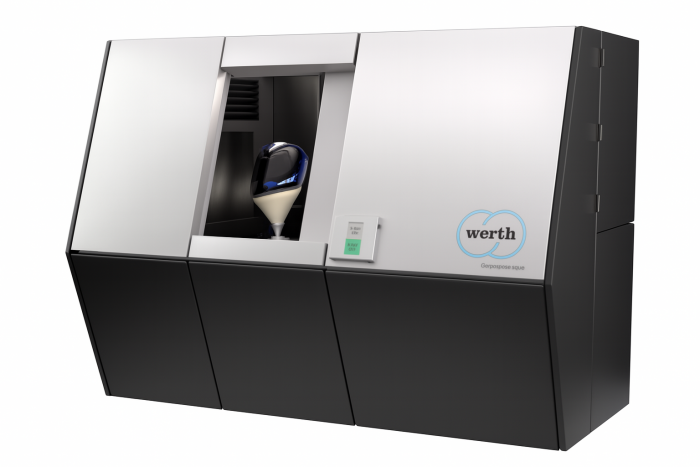

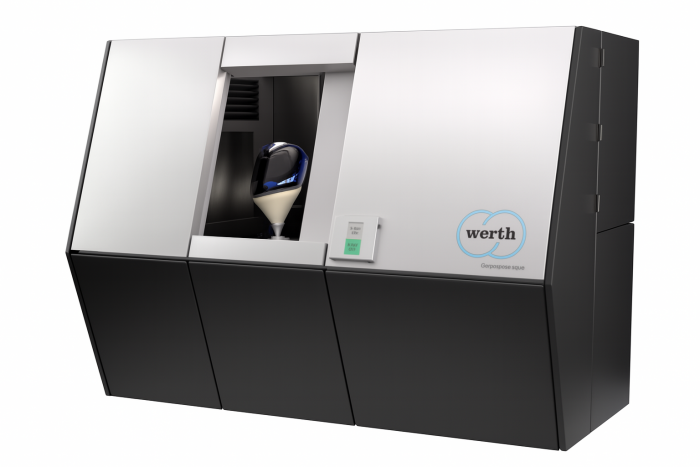

TomoScope S FOV /S/S Plus

ยี่ห้อ : Werth

การวัดความละเอียดสูงด้วยเอกซเรย์โทโมกราฟีสำหรับพื้นที่ผลิตและห้องวัด

Werth TomoScope® S โดดเด่นด้วยความแม่นยำสูงสุดในระดับเครื่องเดียวกัน และขนาดภายนอกที่กะทัดรัด
เครื่องมีให้เลือก 3 แบบ โดยแต่ละแบบมีปริมาตรการวัดที่ปรับให้เหมาะกับลักษณะงาน
ด้วยช่วงการวัดที่กว้างและแรงดันหลอดเอกซเรย์ที่สูง แม้แต่ชิ้นงานขนาดใหญ่ก็สามารถวัดได้
หลอดเอกซเรย์แบบเป้าหมายส่งผ่าน (transmission target) ให้จุดโฟกัสที่เล็กมาก แม้ใช้กำลังหลอดสูง จึงได้ความละเอียดสูงสุดพร้อมความเร็วในการวัด แม้กับชิ้นงานที่มีลักษณะไม่เอื้ออำนวย

พื้นที่การใช้งาน รวมถึงชิ้นงานที่มีความหนาแน่นสูง เช่น:

อะลูมิเนียม
เหล็ก
ไทเทเนียม
อีลาสโตเมอร์
พลาสติกผสม (เช่น พลาสติกเสริมใยแก้ว)
เซรามิก
วัสดุหลายชนิด (เช่น ขั้วต่อไฟฟ้า)
ชิ้นงานประกอบ

✅ คุณสมบัติเด่นเพิ่มเติม

ระบบช่วยจัดตำแหน่งชิ้นงานด้วยภาพ (Optical positioning aid) เพื่อให้ง่ายต่อการวางชิ้นงานสำหรับการวัด
ด้วยความแม่นยำที่ได้จากกระบวนการ Subvoxeling และความหนาแน่นของจุดวัดที่สูง เทคโนโลยีนี้จึงเหมาะอย่างยิ่งสำหรับการปรับแก้เครื่องมือแม่พิมพ์ฉีดพลาสติก
การออกแบบและโครงสร้างของเครื่อง TomoScope® ทุกรุ่นเป็นไปตามข้อกำหนดของอุปกรณ์ป้องกันรังสีเต็มรูปแบบ ตาม กฎหมายป้องกันรังสี (Radiation Protection Ordinance)
ระบบเปลี่ยนชิ้นงานสามารถติดตั้งภายในตัวเครื่อง และเครื่องวัดพิกัดแบบเอกซเรย์โทโมกราฟีสามารถใช้งานต่อเนื่องแบบอัตโนมัติได้ทั้งกลางคืนและวันหยุดสุดสัปดาห์
รองรับการวัดแบบ 3 มิติที่แม่นยำสูง แม้ในสายการผลิตหรือขั้นตอนตรวจรับสินค้า ด้วยระบบปรับอุณหภูมิภายในเครื่องแบบแอคทีฟ (Active device air conditioning) ที่เลือกติดตั้งได้
การสอบเทียบเป็นไปตามมาตรฐาน VDI 2617 เพื่อให้ผลการวัดมีความน่าเชื่อถือและสามารถตรวจสอบย้อนกลับได้
สามารถเลือกขอใบรับรอง DAkkS ได้เพิ่มเติม

ข้อมูลทางเทคนิค

โครงสร้างเครื่อง

เครื่องวัดพิกัดแบบ 3 มิติที่ใช้เซนเซอร์เอกซเรย์โทโมกราฟี

ช่วงการวัด

ขนาดชิ้นงานสูงสุด:

เส้นผ่านศูนย์กลาง (D) = 500 มม.
ความยาว (L) = 686 มม. (ขึ้นอยู่กับอัตราส่วนของชิ้นงาน)

ความแม่นยำ

ค่าความคลาดเคลื่อนในการวัดความยาวที่อนุญาต: สูงสุด 4.5 ไมโครเมตร (µm)
