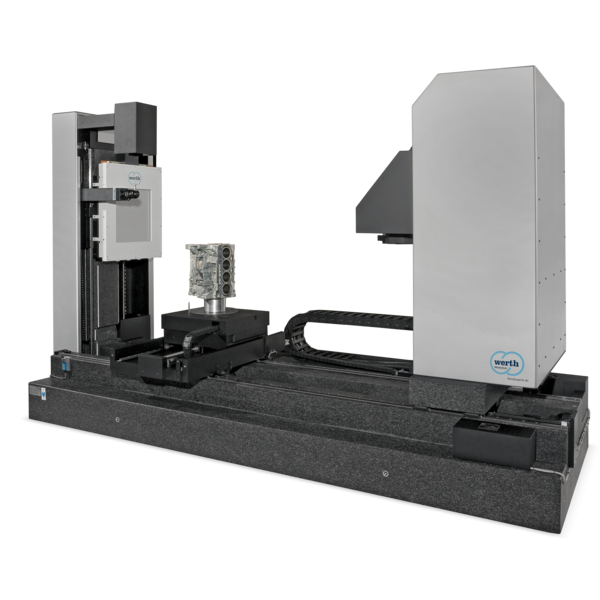

TomoScope XL NC

ยี่ห้อ : Werth

การวัดความละเอียดสูงด้วยเอกซเรย์โทโมกราฟีสำหรับพื้นที่ผลิตและห้องวัด

TomoScope® XL NC รองรับงานวัดและตรวจสอบชิ้นงานขนาดใหญ่และมีมวลมาก ด้วยแรงดันหลอดเอกซเรย์สูงถึง 450 กิโลโวลต์ (kV)
เพื่อขยายขอบเขตการใช้งาน เครื่องสามารถติดตั้งแหล่งกำเนิดเอกซเรย์ตัวที่สอง พร้อมระบบสลับอัตโนมัติ เพื่อรองรับการวัดชิ้นส่วนขนาดเล็กที่ต้องการความละเอียดสูงสุด
พื้นที่การใช้งาน รวมถึงการวัดแบบ 3 มิติของ:

ชิ้นงานหล่อ (เช่น บล็อกเครื่องยนต์, ฝาสูบ)
ชิ้นงานเซรามิก

โครงสร้างเครื่อง

เครื่องวัดพิกัดแบบ 3 มิติที่ใช้เซนเซอร์เอกซเรย์โทโมกราฟีแบบมัลติเซนเซอร์

✅ คุณสมบัติเด่นเพิ่มเติม

ระยะห่างระหว่างหลอดเอกซเรย์และตัวตรวจจับ (Detector) ที่มาก ช่วยให้สามารถวัดได้อย่างแม่นยำ ด้วยมุมกรวย (Cone angle) ที่แคบ
ระบบช่วยจัดตำแหน่งชิ้นงานด้วยภาพ (Optical positioning aid) เพื่อให้ง่ายต่อการวางชิ้นงานสำหรับการวัด
การออกแบบและโครงสร้างของเครื่อง TomoScope® รองรับการใช้งานร่วมกับห้องป้องกันรังสีแบบเข้าเดินได้ (Walk-in radiation protection room – อุปกรณ์เสริม) และเป็นไปตามข้อกำหนดของอุปกรณ์ป้องกันรังสีเต็มรูปแบบ ตาม กฎหมายรังสี (X-ray Ordinance)
ด้วยความแม่นยำที่ได้จากกระบวนการ Subvoxeling และความหนาแน่นของจุดวัดที่สูง เทคโนโลยีนี้จึงเหมาะอย่างยิ่งสำหรับการปรับแก้เครื่องมือแม่พิมพ์ฉีดพลาสติก
ระบบเปลี่ยนชิ้นงานสามารถติดตั้งได้ และเครื่องวัดพิกัดแบบเอกซเรย์โทโมกราฟีสามารถใช้งานต่อเนื่องแบบอัตโนมัติได้ทั้งกลางคืนและวันหยุดสุดสัปดาห์
การสอบเทียบเป็นไปตามมาตรฐาน VDI 2617 เพื่อให้ผลการวัดมีความน่าเชื่อถือและสามารถตรวจสอบย้อนกลับได้
(สามารถเลือกขอใบรับรอง DAkkS ได้เพิ่มเติม)

ข้อมูลทางเทคนิค

ช่วงการวัด

ขนาดชิ้นงานสูงสุด:

เส้นผ่านศูนย์กลาง (D) = 500 มม.
ความยาว (L) = 1010 มม. (ขึ้นอยู่กับอัตราส่วนของชิ้นงาน)

ความแม่นยำ

ค่าความคลาดเคลื่อนในการวัดความยาวที่อนุญาต: สูงสุด 4.5 ไมโครเมตร (µm)
