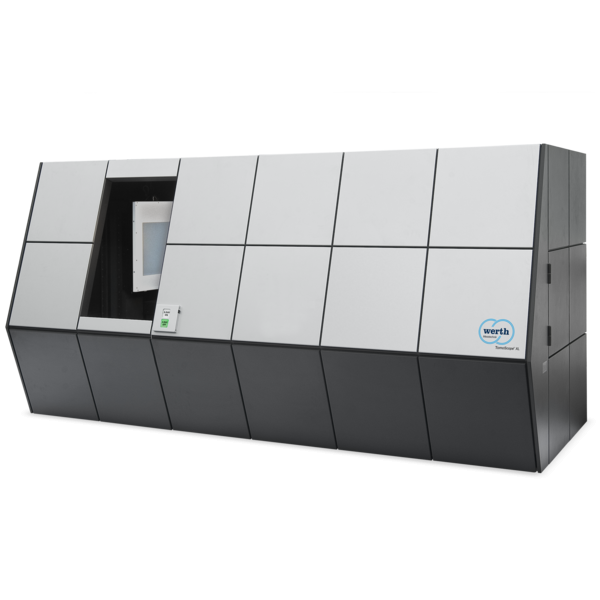

TomoScope XL

ยี่ห้อ : Werth

การวัดความละเอียดสูงด้วยเอกซเรย์โทโมกราฟีสำหรับพื้นที่ผลิตและห้องวัด

TomoScope® XL สามารถใช้สำหรับงานวัดและตรวจสอบชิ้นงานขนาดใหญ่และมีมวลมากได้อย่างมีประสิทธิภาพ
เพื่อขยายขอบเขตการใช้งาน เครื่องสามารถติดตั้งแหล่งกำเนิดเอกซเรย์ตัวที่สอง พร้อมระบบสลับอัตโนมัติ เพื่อรองรับการวัดชิ้นส่วนขนาดเล็กที่ต้องการความละเอียดสูงสุด

พื้นที่การใช้งาน ครอบคลุมชิ้นงานที่มีความหนาแน่นสูง เช่น:

อะลูมิเนียม
เหล็ก
ไทเทเนียม
อีลาสโตเมอร์
พลาสติกผสม (ไฮบริด, 2K)
เซรามิก
วัสดุหลายชนิด (เช่น ขั้วต่อไฟฟ้า)
ชิ้นงานประกอบ
พลาสติกเสริมใยแก้ว

✅ คุณสมบัติเด่นเพิ่มเติม

ระยะห่างระหว่างหลอดเอกซเรย์และตัวตรวจจับ (Detector) ที่มาก ช่วยให้สามารถวัดได้อย่างแม่นยำ ด้วยมุมกรวย (Cone angle) ที่แคบ
ระบบช่วยจัดตำแหน่งชิ้นงานด้วยภาพ (Optical positioning aid) เพื่อให้ง่ายต่อการวางชิ้นงานสำหรับการวัด
ด้วยความแม่นยำที่ได้จากกระบวนการ Sub-voxeling และความหนาแน่นของจุดวัดที่สูง เทคโนโลยีนี้จึงเหมาะอย่างยิ่งสำหรับการปรับแก้เครื่องมือแม่พิมพ์ฉีดพลาสติก
เครื่อง TomoScope® ทุกรุ่นได้รับการออกแบบและสร้างตามข้อกำหนดของอุปกรณ์ป้องกันรังสีเต็มรูปแบบ ตาม กฎหมายป้องกันรังสี (Radiation Protection Ordinance)
ระบบเปลี่ยนชิ้นงานสามารถติดตั้งภายในตัวเครื่อง และเครื่องวัดพิกัดแบบเอกซเรย์โทโมกราฟีสามารถใช้งานต่อเนื่องแบบอัตโนมัติได้ทั้งกลางคืนและวันหยุดสุดสัปดาห์
รองรับการวัดแบบ 3 มิติที่แม่นยำสูง แม้ในสายการผลิตหรือขั้นตอนตรวจรับสินค้า ด้วยระบบปรับอุณหภูมิภายในเครื่องแบบแอคทีฟ (Active unit air-conditioning) ที่เลือกติดตั้งได้
การสอบเทียบเป็นไปตามมาตรฐาน VDI 2617 เพื่อให้ผลการวัดมีความน่าเชื่อถือและสามารถตรวจสอบย้อนกลับได้
(สามารถเลือกขอใบรับรอง DAkkS ได้เพิ่มเติม)

ข้อมูลทางเทคนิค

โครงสร้างเครื่อง

เครื่องวัดพิกัดแบบ 3 มิติที่ใช้เซนเซอร์เอกซเรย์โทโมกราฟีแบบมัลติเซนเซอร์

ช่วงการวัด

ขนาดชิ้นงานสูงสุด:

เส้นผ่านศูนย์กลาง (D) = 530 มม.
ความยาว (L) = 725 มม. (ขึ้นอยู่กับอัตราส่วนของชิ้นงาน)

ความแม่นยำ

ค่าความคลาดเคลื่อนในการวัดความยาวที่อนุญาต: สูงสุด 4.5 ไมโครเมตร (µm)
