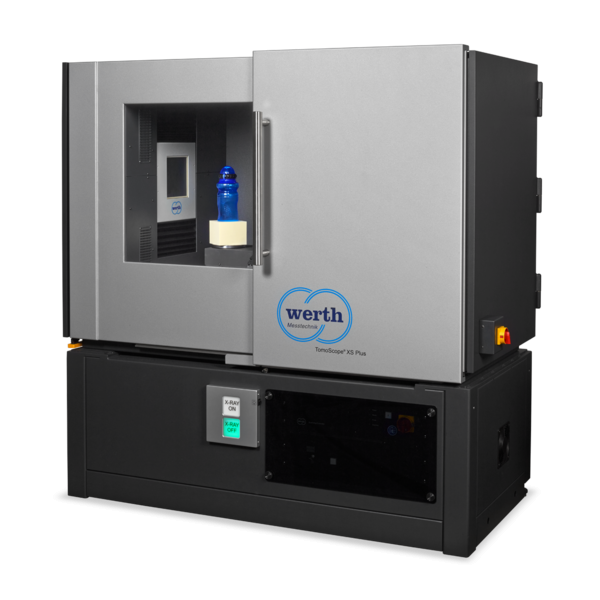

TomoScope XS Plus 200

ยี่ห้อ : Werth

การวัดด้วยเอกซเรย์โทโมกราฟีสำหรับพื้นที่ผลิตและห้องวัด

TomoScope® XS Plus 200 (รุ่นสิทธิบัตรยูทิลิตี้) มีอัตราส่วนที่โดดเด่นระหว่างขนาดและน้ำหนักที่เล็ก กับปริมาตรการวัดที่ใหญ่ รองรับการวัดชิ้นงานขนาดใหญ่หรือวัตถุขนาดเล็กได้ ด้วยความละเอียดสูงหรือระยะเวลาการวัดที่ลดลง
สามารถแสดงผลการวัดเป็นปริมาตรของชิ้นงานทั้งหมด โดยปรับความละเอียดได้เกือบทุกระดับในแกนพิกัดทั้งสาม (สูงสุดถึง 60 พันล้านวอกเซล)
ด้วยแรงดันเอกซเรย์ 200 กิโลโวลต์ (kV) สามารถวัดได้ทั้ง:

ขั้วต่อไฟฟ้า
ชุดประกอบเซนเซอร์
รากเทียมข้อต่อ
เลนส์โทรศัพท์มือถือ

✅ คุณสมบัติเด่นเพิ่มเติม

ด้วยหลอดเอกซเรย์แบบส่งผ่าน (transmission tube) — ซึ่งถูกออกแบบเป็น โมโนบล็อก (monoblock) เป็นครั้งแรก — ทำให้สามารถสร้างจุดโฟกัสขนาดเล็กได้ แม้ใช้กำลังหลอดสูง
----ส่งผลให้สามารถวัดได้เร็วขึ้นถึง 5 เท่า เมื่อเทียบกับเครื่อง CT แบบเดิม โดยยังคงความละเอียดสูง
แหล่งกำเนิดเอกซเรย์ผสานข้อดีของหลอดไมโครโฟกัสแบบปิดและแบบเปิด
อายุการใช้งานไม่จำกัด และเวลาหยุดทำงานต่ำ พร้อมรอบการบำรุงรักษาเพียง ปีละ 1 ครั้ง เช่นเดียวกับเครื่องวัดพิกัดทั่วไป
รองรับการประมวลผลแบบ Local Subvoxeling เพื่อลดความคลาดเคลื่อนในการตรวจวัด
ฟังก์ชัน OnTheFly Tomography และการสร้างภาพแบบเรียลไทม์ ช่วยให้การวัดรวดเร็วขึ้น
รองรับการวัดหลายชิ้นงานพร้อมกัน (Multi-object measurement) ทำให้ระยะเวลาการวัดสั้นลงเหลือเพียงไม่กี่วินาที
การออกแบบเทียบเท่าอุปกรณ์ป้องกันรังสีเต็มรูปแบบ ตามข้อกำหนดของ Radiation Protection Ordinance
การระบุสเปกและการสอบเทียบเป็นไปตามมาตรฐาน VDI 2617 เพื่อให้ผลการวัดมีความน่าเชื่อถือและสามารถตรวจสอบย้อนกลับได้
(สามารถเลือกขอใบรับรอง DAkkS ได้เพิ่มเติม)

ข้อมูลทางเทคนิค

โครงสร้างเครื่อง

เครื่องวัดพิกัดแบบ 3 มิติที่ใช้เซนเซอร์เอกซเรย์โทโมกราฟี

ช่วงการวัด

ขนาดชิ้นงานสูงสุด:

เส้นผ่านศูนย์กลาง (D) = 289 มม.
ความยาว (L) = 456 มม. (ขึ้นอยู่กับอัตราส่วนของชิ้นงาน)

ความแม่นยำ

ค่าความคลาดเคลื่อนในการวัดความยาวที่อนุญาต: สูงสุด 4.5 ไมโครเมตร (µm)
