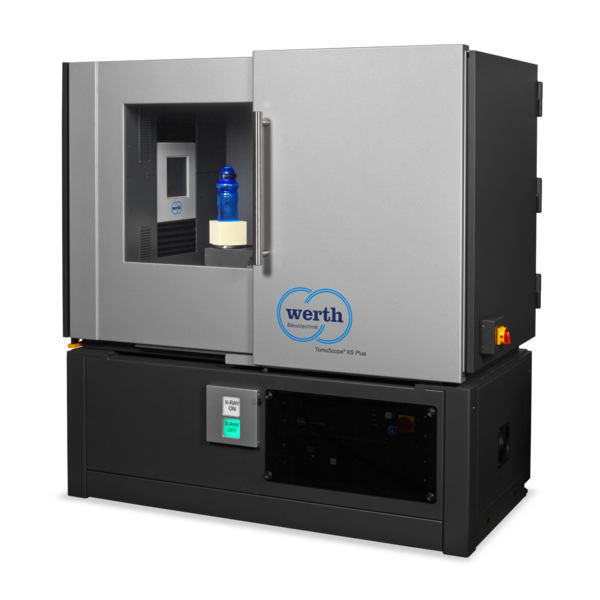

TomoScope XS Plus

การวัดด้วยเอกซเรย์โทโมกราฟีสำหรับพื้นที่ผลิตและห้องวัด

TomoScope® XS Plus (รุ่นสิทธิบัตรยูทิลิตี้) สามารถใช้วัดชิ้นงานขนาดใหญ่และวัตถุขนาดเล็กได้ ด้วยความละเอียดสูงหรือระยะเวลาการวัดที่ลดลง ผลการวัดสามารถแสดงปริมาตรของชิ้นงานทั้งหมด โดยปรับความละเอียดได้เกือบทุกระดับในแกนพิกัดทั้งสาม (สูงสุดถึง 60 พันล้านวอกเซล)

พื้นที่การใช้งานรวมถึงการวัดแบบ 3 มิติของ:

• ขั้วต่อไฟฟ้า
• ตัวครอบและโครงพลาสติก
• ชิ้นงานที่ผลิตด้วยเครื่องพิมพ์ 3 มิติ
• บรรจุภัณฑ์
• ขวด PET และพรีฟอร์ม

✅ คุณสมบัติเด่นเพิ่มเติม

• ด้วยหลอดเอกซเรย์แบบส่งผ่าน (transmission tube) — ซึ่งถูกออกแบบเป็น โมโนบล็อก (monoblock) เป็นครั้งแรก — ทำให้สามารถสร้างจุดโฟกัสขนาดเล็กได้ แม้ใช้กำลังหลอดสูง
  ----ส่งผลให้สามารถวัดได้เร็วขึ้นถึง 5 เท่า เมื่อเทียบกับเครื่อง CT แบบเดิม โดยยังคงความละเอียดสูง
• แหล่งกำเนิดเอกซเรย์ผสานข้อดีของหลอดไมโครโฟกัสแบบปิดและแบบเปิด
• ลดเวลาหยุดทำงานและต้นทุนการดำเนินงาน
• เช่นเดียวกับเครื่องวัดพิกัดทั่วไป รอบการบำรุงรักษาของเครื่องทั้งระบบคือ ปีละ 1 ครั้ง
• รองรับการประมวลผลแบบ Local Subvoxeling เพื่อลดความคลาดเคลื่อนในการตรวจวัด
• ฟังก์ชัน OnTheFly Tomography และการสร้างภาพแบบเรียลไทม์ ช่วยให้การวัดรวดเร็วขึ้น
• การออกแบบเทียบเท่าอุปกรณ์ป้องกันรังสีเต็มรูปแบบ ตามข้อกำหนดของ Radiation Protection Ordinance
• การสอบเทียบเป็นไปตามมาตรฐาน VDI 2617 เพื่อให้ผลการวัดมีความน่าเชื่อถือและสามารถตรวจสอบย้อนกลับได้
  (สามารถเลือกขอใบรับรอง DAkkS ได้เพิ่มเติม)

ข้อมูลทางเทคนิค

โครงสร้างเครื่อง

• เครื่องวัดพิกัดแบบ 3 มิติที่ใช้เซนเซอร์เอกซเรย์โทโมกราฟี

ช่วงการวัด

ขนาดชิ้นงานสูงสุด:

• เส้นผ่านศูนย์กลาง (D) = 289 มม.
• ความยาว (L)  = 456 มม. (ขึ้นอยู่กับอัตราส่วนของชิ้นงาน)

ความแม่นยำ

• ค่าความคลาดเคลื่อนในการวัดความยาวที่อนุญาต: สูงสุด 4.5 ไมโครเมตร (µm)
